工具显微镜

一、用途

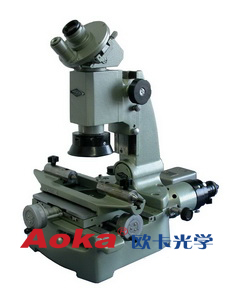

    小型工具显微镜JGX-1是应用非常广泛的精密光学计量仪器之一。测量范围广、精确可靠、操作方便，因而特别适用于精密机械制造与工具制造工业。小型工具显微镜主要使用范围如下：
1.测定形状样板，样板刀等按照直角座标进行测定。
2.测定螺纹；螺纹的中径、外径、内径的测定，测定螺距，螺形角，螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性平坦性，平直性等）。
3.测定角度：测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等。
4.可作为观察显微镜使用，例如表面光洁度检定及其他灯类似工作。
5.小型工具显微镜可配用特殊设备与附件，并可变换不同的放大倍率对于形状复杂或微小工件的测定极为方便。

二、技术规格：

1.放大倍数：

2.测量精度：测微鼓轮的精度：0.01mm           测角目镜中的角度精度：1’

轮廓目镜中的角度精度：10’         立杆倾斜度尺的精度：1°
3.测量范围：纵向行程 应用测微螺杆：0-25mm       应用测微螺杆及量块：0-75mm
                 横向行程 应用测微螺杆：0-25mm    测角目镜角度分度范围：0-360°
           轮廓目镜角度分度范围：±7°         显微镜立柱侧向倾斜范围：≈±12°
                 显微镜悬臂伸出长度：≈83mm        工作台和物镜之间距离：最大130mm
           顶针架所允许的工件长度：
                 不大于ф25的工件： 最长220mm
                 不大于ф55的工件： 最长100mm
                 V型支架装夹工件的最大直径：100mm
4.外形尺寸：宽 350mm    长 600mm    高 530mm
5.重    量：仪器重量 21KG
6.仪器附件：

三、选购件

   1.轮廓目镜   2.双象目镜   3.双象目镜    4.光学测孔器
