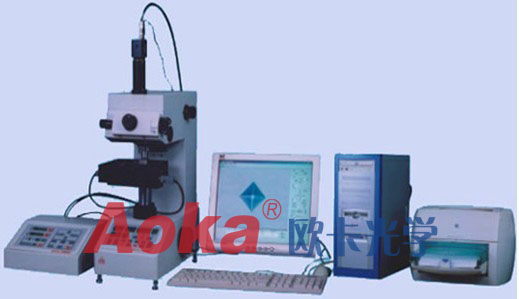

电脑型自动位移自动读取硬度系统 HTM-1000ZTA
自动位移显微维氏硬度计 欢迎致电欧卡光学仪器：086-512-57936880
自动位移显微维氏硬度计用途：
用于测定小件、薄片、脆硬件金属和非金属表面各种渗层、硬化层深度，以及检定各种材料内外部硬度值、相夹杂镀层硬度，并可观察金相组织。
在主机上配以CCD图象处理系统，更进一步体现在高清晰、高精度测量，提供完整的检测报告，提高自动化程度，测量特别薄、脆、硬的材料和镀层。适用于科研院校、企业单位、金相检测部门作为先进的检测仪器。
在主机上增加X-Y电动工作台， X-Y精密电动工作台驱动器，使手动工作台变为自动，实践自动化检测程度，提高了检测效率。
特点：
● 图象清晰，独突的全屏1280×1024象素测量，使其单位象素的分辨率高达0.11微米，处于国内领先地位；
● 图象放大倍率高，测量误差小，精度提高；
● 丰富的软件内容提供了图象剪切、粘贴等多种输出，测试报告上可粘贴图片。自动生成渗层硬度梯度曲线；
● 本系统采用高精度的双通道图象采集卡，即在使用本系统的同时也可装另一套影像装置，如金相显微镜，体视显微镜等；
● 实践自动化检测程度，提高了检测效率。
● 工作台的X、Y驱动由手动改为电动并达到精密定位，计算机程序控制（步进为0.001mm）大大的提高了精度和自动化程度，提高效率。
自动位移显微维氏硬度计技术参数：
|
项目 类型 |
HTM-1000ZTA |
|
测试
载荷 |
Mn：98.07、245.2、490.3、980.7、1961、2942、4903、9807 |
|
gf：10、25、50、100、200、300、500、1000 |
|
加载方式 |
直接数字控制、自动完成加、保、卸试验载荷 |
|
测试载荷保压时间 |
1-99秒（任选） |
|
压头、物镜转换 |
直接数字控制自动完成（即自动转塔） |
|
载物台 |
X、Y向计算控制自动完成 |
|
样品最大高度尺寸 |
90mm |
|
数字式目镜 |
倍率 |
10X |
|
刻划线 |
基准零线和瞄准线（手动），辅助测量 |
|
数显分辨率 |
0.03um |
|
最小分度 |
0.1um |
|
D1、d2测量方式 |
计算机鼠标测量 |
|
物镜 |
10X 40X |
|
若用户特殊要求测量物镜可以选用60X观察 |
|
压头 |
HV压头 |
|
测量 |

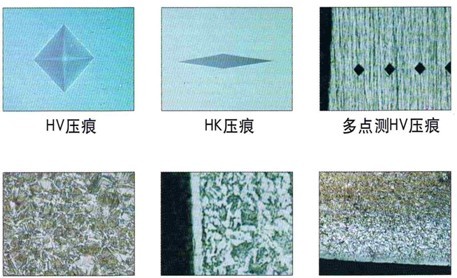

HV测量 |
|
摄像、摄影通道 |
有 |
|
光路转换 |
双光通道：测量与摄像 |
|
样品最大深度 |
120mm |
|
硬度转换 |
HV转HRC |
|
图像系统报告特点 |

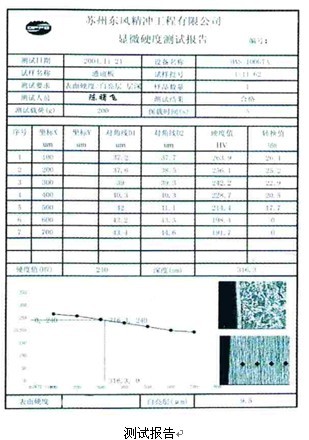

支持自动生成渗层硬度梯度曲线；可粘贴金相组织和硬度分布图片；报告保存和打印，并支持网络将报告传送给其它计算机。
提供 HB，HK，HRC，HRA，HRB，HRD，HRF，HS，HR15N，HE30N，HR45N，HR15T，1R30T，HR45T等换算值
导出Word格式报告 |
|
光源 |
12V 30W 卤素灯 |
|
硬度值范围 |
5-3000HV |
|
功能调节 |
主机内含有可调程序确保各种功能调整到最佳状态（详见使用手册） |
|
面板显示 |
数字显示状态内容：d1、d2、HV（HK、HRC）、COUNT（测量次数计数）、LOAD（载荷）、DWLL（保荷时间）、光源、打印、光路40X物镜、10X物镜、20X物镜、压头位置失电数据保持（记忆），通电恢复。 |
|
通讯接口 |
RS232/并行接口 |
|
打印接口 |
备有打印接口 |
|
精度 |
符合国标显微硬度计检定规程JJG260-91，日本标准JISB-7734，ISO146及美国材料测试协会ASTME-38标准 |
|
外形尺寸 |
490×250×395mm（高×宽×深） |
|
重量 |
约43公斤 |
|
电源 |
AC220V＋/－10%、50HZ、60W或按用户定贷要求 |
