同轴显微镜

一、用途

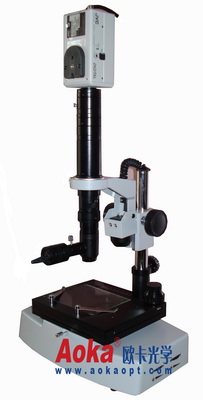

    MCB-20E 高倍同轴视频显微镜在观察物体时能产生正立的三维空间影像。立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规显微镜。落射式同轴照明视频显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷（印刷错位、塌边等）的检定、单板PC的检定、真空荧光显示屏VFD 的检定等等，落射式检测显微镜将实物的图像放大后显示在计算机的屏幕上，可以将图片保存，放大，打印。配测量软件可以测量各种数据。

二、系统简介

    同轴照明视频显微镜系统是将传统的光学显微镜与计算机通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

三、技术参数：

1.物镜变倍范围 2.25X-18X
2.中间镜: 1X
3.显微镜为连续变倍，变倍比为 6.5：1
4.移动范围:X轴 75mm Y轴50mm
5.总放大倍数：100~850X（17寸显示器）最大可倍数1500X
6.可以直接电视机或电脑上观察实物图像

四、仪器特点：

   独特光学设计，结构新颖，表现最佳解像度及真实彩色影像，视场宽，工作距离长，真正垂直光路大变倍范围，适合不同样本大小，均匀照明整个视野，使用无光影同轴照明灯电脑图像摄取和分析系统等细致显现

五、系统组成

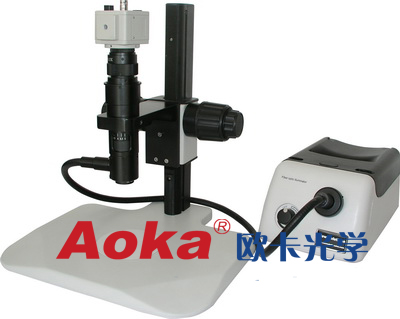

   电脑型同轴视频显微镜（MCB-20E）：1、显微镜 2、适配镜 3、摄像器(CCD) 4、图像采集卡 5.计算机
