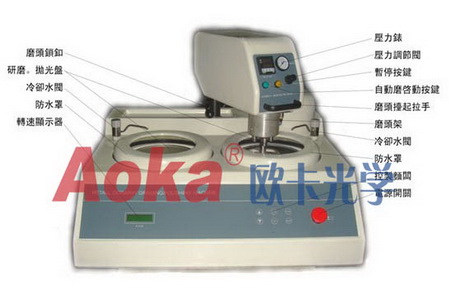

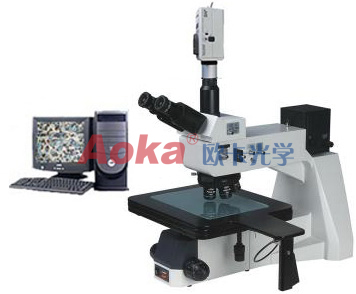

金相分析仪操作方式时间:2013-10-8 金相显微分析是研究金属内部组织最重要的方法之一。用光学显微镜观察和研究金属内部组织的步骤，首先是制备所取试样的表面，然后选用合适的浸蚀剂试样表面，并用金相显微镜观察和研究试样表面组织。 试样表面比较粗糙时，由于对人射光产生漫反射，无法用显微镜观察其内部组织，因此要对试样表面加工，通常采用磨光和抛光的方法（抛光和磨光仪器参见图1-2），从而得到光亮如镜的试样表面。这个表面在显微镜下只能看到白亮的一片而看不到其组织细节，因此必须采用合适的浸蚀剂对试样的表面进行浸蚀，使试样表面有选择性地溶解掉某些部分（如晶界），从而呈现微小的凹凸不平（图1-1），这些凹凸不平在光学显微镜的景深范围内可以显示出式样的组织形貌、大小和分布。  图11、 金相分析仪 金相显微镜的结构和使用 金相显微镜通常由光学系统、照明系统和机械系统三大部分组成。有的显微镜还附有摄影装置，现以MTZ-600E型台式金相显微镜为型台式金相显微镜为例加以说明。 MTZ-800E型金相显微镜的光学系统如图1-2所示，由灯泡发出的光线经聚光透镜组及反光镜聚集到孔径光栏，再经过聚光镜聚集到物镜的后焦面，最后通过物镜平行照射到式样的表面。从式样表面反射回来的光线经物镜组和辅助透镜，由半反射镜转向，经过辅助透镜及棱镜形成一个倒立的放大实象，该象再经过目镜放大，就成为在目镜视场中能看到的放大映象。  照明系统：在底座内装有一低压灯泡作为光源，聚光镜、孔径光栏及反光镜等均安置在圆形底座上，视场光栏及另一聚光镜则安在支架上，它们组成显微镜的照明系统，使式样表面获得充分均匀的照明。 显微镜调焦装置：在显微镜的两侧有粗调焦手轮，粗调手轮的转动可使载物台的弯臂作上下微0.002mm 载物台（样品台）：用于放置金相样品，观察面须向下。载物台和下面托盘之间有导架，用手推动，可使载物台在水平面上作一定范围的十字定向移动，以改变式样的观察部位。 孔径光栏和视场光栏：孔径光栏装在照明反射镜座上面，调整孔径光栏能够控制入射光束的粗细，以保证物象达到清晰的程度。视场光栏设在物镜支架下面，其作用是控制视场范围，使目镜中视场明亮而无阴影。 物镜转换器：转换器呈球面状，上有三个螺孔，可安装不同放大倍数的物镜，旋动转换器可使各物镜镜头进入光路，与不同的目镜搭配使用，以获得各种放大倍数。 目镜筒：目镜筒呈45°倾斜安装在附有棱镜的半球座上，还可将目镜转向45°呈水平状态以配合照相装置进行金相摄影 金相分析仪 |
