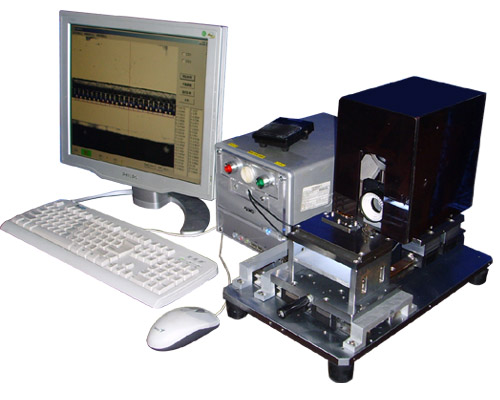

设备整体效果图
3D Drawing for Equipment
客户技术要求：
通过一台影像系统的导入，能对客户目前产品接头是否针插到位，是否缺少针 进行检测。
检测出合格品后，系统亮绿灯。
检测出不合格品后，系统亮红灯，自动报警

 一，系统配置
1.视觉系统：采用CCD像素彩色相机。
2.控制系统：采用plc控制。

二，实现方案
手动将产品放在治具上，光电开关检测到产品后，自动拍照检测，如检测合格，亮绿灯；如检测不合格，亮红灯，同时报警器报警；产品从治具取出后，指示灯及报警器熄灭。
影像系统能够自动捕捉孔径的位置，不受夹具或摆放位置的略微位移差异影响，捕捉产品接头是否插到位 是否缺少针，对不合品进行自动鉴别。

三,其它细节说明
1.CCD采用显示器监控，操作维护更方便。
2.影像检测部分使用黑色压克力板做防护照，保护眼睛和相机。
