显微硬度计软件-硬度计自动测量软件

---

时间:2013-9-29

一、用途
本系统具有对硬度计主机直接控制的功能。同时具备自动测量、手动测量等多种硬度值测量方式，使用方便、功能强大、性能稳定、安装便捷、适用广泛、精确度高、重复性好。测量结果可以WORD、EXCEL等多种格式输出。
二、功能：
计算机测量图象分析，硬度软件精确修正和梯度图示。也可目镜测量。输出测量数据,图象,金相图形,及硬度梯度图,可打印或保存.

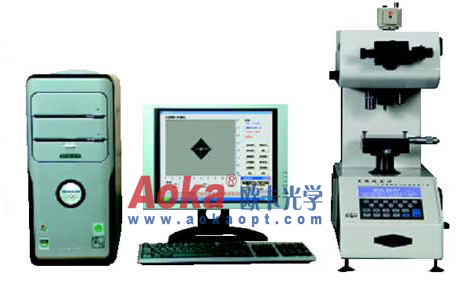

简介：该机是电脑微机测量系统与硬度试验计相结合的硬度试验计。该电脑微机测量系统可配各种型号硬度计。
技术性能：
*采用高分辨率图像采集装置将压痕清晰地显示在电脑屏幕上。
*图像清晰度：>600线。
*支持PAL线NTSC彩色/黑白两种视频输入。
*通过软件对信号的转换，测量出试验压痕的硬度值。
*硬度值可以进行多种形式的自动转换。
*对压痕图像可以进行对比度、光亮度等的调节。
*对压痕进行自动框显测量,并显示深度强度。
*对于光洁度不好的试样所得的压痕可以进行边缘检测操作。
*压痕可以2×、的放大，以便更好的测量出试验值。
*对图像文件和数据文件可以分别作打开、存储、打印等处理。
*能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印。
*根据需要可以选择高倍或低倍物镜。
*支持WIN9X、WIN2000、WINXP等操作系统。

三、操作说明：
该界面主要由二部分组成，左部为图形显示区及手动选择工作区。该部分显示所摄取的压痕，以及手动采集时用于点取。右部分为操按钮，从上至下分别为：图像分析、新采样、继续采样、停止、数据显示、读取图形、保存图形、打印图像、系统设置、放大、帮助、出换HK压头、换HV压头、HB压头、换角度测量、换长度测量。
1．  图像分析、新采样：此按钮用于采样和分析之间进行切换。
2．  继续采样、停止：同上一个按钮相似。该按钮也是用于采集图像和分析之间进行切换的。所不同的在于此按钮进行分析的数据自动成为一个数据组系列，可用于进入渗碳层和氮化层的分析工作。
3．  数据显示：用于显示采集处理后的数据，以及进一步进行渗碳层、氮化层的分析。
4．  读取图形：可将原来保存的图形读出，以便观看或重新进行分析。
5．  保存图形：可将目前正在显示区显示的图形保存起来，以便将来观看和分析。
6．  打印图形：将目前正在显示区显示的图形送至打印机打印出来。
7．  换HK/HV压头/HB压头/角度测量/长度测量：更换四种不同的攻能。
8．  系统设置：可将试验时的各种参数进行修改，如压头压力等参数。可对试样时的各项参数进行修改，以及各种调整参数，该部分参数的调整会影响到整个系统的精度，股一般情况下不要轻易改变。图形调整：可调整显示区显示图形的对比度、亮度等数据。
9. 放大：可将图形显示的部分区域进行放大数倍，便于查看有关图像的细节。
10.帮助：当你需要了解本系统的操作;及查阅常用热处理工艺和硬度换箅表
