最新研发数字测量工业显微镜

---

时间:2013-9-29

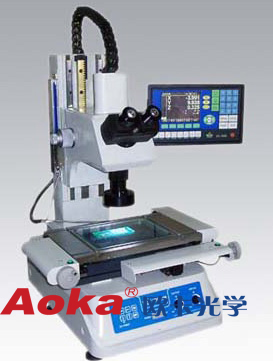

ZTM-700SN 数字测量工业显微镜  欢迎致电欧卡光学仪器：086-512-57936880

一、数字式测量工业显微镜用途：
    ZTM-700SN 系列数字式测量工业显微镜是一种多用途精密工具显微镜，配有透、反射照明系统和高倍率物镜，可对被测物体进行高倍放大测量。仪器有同轴垂直落射照明系统，可对各种材料物体进行表面观察分析，是一款带精密测量的多用途检测显微镜。
    ZTM-700SN系列数字式测量工业显微镜还可选配电脑成像系统，连接计算机进行图像处理和计算机软件辅助测量，是一种集计算机软件、光学、机械、电子技术于一体的高精度、高效率的显微测量仪器。广泛适用于电子元件、精密模具、精密机械、金相组织分析、材料研究等领域，是一款高性价比的优良产品。

二、数字式测量工业显微镜特点：

ZTM-700SN系列数字式测量工业显微镜采用无穷远光学系统，方便现代光学技术升级应用。垂直落射照明系统采用柯勒照明，配有正交偏光片，使仪器成为一款多用途测量显微镜产品。

以二维几何测量、工件表面检测为主，选配Z轴测量装置千分尺。适合几何形状复杂工件的精密测量，测量电子线路的宽度和精细小工件的几何尺寸，以及其它精密部件工具，夹具的长度、角度、外观、截面、轮廓和深度。测量工业显微镜广泛地适用于计量室，生产作业线以及科学研究等部门及科学研究等部门首选检测设备之一。

ZTM-700SN系列数字式测量工业显微镜操作直观、简单、方便。 可选配电脑成像系统，对工件视频放大在电脑显示器上直观瞄准，可将数字显示箱的数据直接导入电脑进行计算机软件辅助测量，从而解决二维测量中的几何形状相互关系计算、形位公差等复杂测量计算工作。
ZTM-700系列测量显微镜采用无穷远光学系统，方便现代光学技术升级应用。垂直落射照明系统采用柯勒照明，配有正交偏光片，使仪器成为一款多用途测量显微镜产品。
以二维几何测量、工件表面检测为主，选配Z轴测量装置亦可做三维辅助测量。适合几何形状复杂工件的精密测量，是生产车间、计量室、实验室以及科学研究等部门首选检测设备之一。
ZTM-700系列数字式 测量显微镜操作直观、简单、方便。 可选配电脑成像系统，对工件视频放大在电脑显示器上直观瞄准，可将数字显示箱的数据直接导入电脑进行计算机软件辅助测量，从而解决二维测量中的几何形状相互关系计算、形位公差等复杂测量计算工作。还可将测量结果转换成CAD图形，方便逆向设计工程的快速进行。

三、ZTM-700SN数字式测量工业显微镜主要技术规格：
长工作距物镜：5X、10X、20X、40X （平场消色差、无穷远光学系统）
目镜：10X  (双目，其中一只带十字分划)
总放大倍数：50X - 400X （选购60X,80X物镜可达：50X - 800X）
测量范围(mm)：X=200  Y=100 分辨率：0.001mm
Z轴调焦行程：80mm （带粗、微调焦系统）
可选配千分尺高度计0~30mm分辨率：0.001mm
仪器重量：55KG
外型尺寸(mm)：580x670x450
透射照明光源：LED 冷光源 亮度可调
反射照明光源：6V/30W卤素灯（柯勒照明系统）亮度可调带黄、绿、蓝滤色片，配有正交偏光系统
四、ZTM-700 数字式精密测量显微镜系列：
ZTM-700 型（标准型）： 带DC3000数显箱
ZTM-700V 型（视频测量型）： ZTM-700 型加配视频成像系统，在显示器上瞄准测量。
ZTM-700E 型（电脑成像型）： ZTM-700 型加配电脑测量软件，可完成复杂几何测量。

五、ZTM-700 数字式精密测量显微镜选购件：

  物镜： 60X、80X

圆工作台、Z轴测量装置、V型架
