| 数码型 MTZ-200Z |
|
MTZ-200系列金相显微镜 欢迎致电欧卡光学仪器：86-512-57936880
|
一、用途：
MTZ-200系列反射金相显微镜配有落射照明 、平场物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，反射金相显微镜适宜于微小和不方便倒置的试样，以及需要寻找特定范围内目标的试样观察研究和分析。因此，反射金相显微镜除了可用于鉴别和分析各种金属和合金材料及非金属物质的组织结构，还可以广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属陶瓷、集成电路、电子芯片、印刷电路板、液晶板、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。反射金相显微镜也适合医药、农林、公安、学校、科研等部门作观察分析用。 |
|
|
|
反射金相显微镜MTZ-200E |

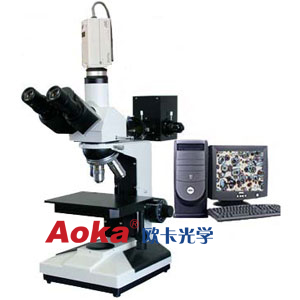

反射金相显微镜MTZ-200Z |
|
1．目镜
|
类型 |
放大倍数 |
焦距（mm） |
视场（mm） |
|
平场目镜 |
10X |
25 |
Φ18 |
2．物镜
|
物镜类型 |
放大倍数 |
数值孔径 |
工作距离（mm） |
|
平场消色差物镜 |
5X |
0.12 |
18.3 |
|
10X |
0.25 |
8.9 |
|
40X |
0.60 |
3.7 |
|
60X |
0.85 |
0.26 |
3.光学放大倍数：50X 100X 400X 600X
4.系统参考放大倍数：50X-2600X
5.落射照明器：6V/20W卤素灯，220V（50Hz）亮度可调
6.滤色片组：转盘式、黄色、蓝色、绿色、磨砂玻璃
7.偏光装置：可插入式起偏振片和三目头内置检偏振片
8.载物台移动范围：纵向50mm；横向75mm
9.调焦系统：带限位和调节松紧装置的同轴粗微动，
微动格值 0.002mm
10.瞳距调节范围：53-75mm
11.防霉：特有的防霉系统 |
|
四、系统组成：
电脑型反射金相显微镜(MTZ-200E)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
数码相机型反射金相显微镜(MTZ-200Z)：1、金相显微镜 2、适配镜 3、数码相机。 |
|
|
仪器的选购件：
 1. 金相图像分析测量软件YC-2008  2.金相图谱分析软件YQ-SL2000
| 仪器主体分解说明 |
 |
MTZ-200配有带屈光补偿的棱镜型双目镜筒。能调节左右目镜的屈光度。这种设计使得在调节瞳距时，物镜的齐焦面保持不变，即使更换不同倍率的物镜，也只需做最少量的调焦。目镜圈由橡皮制成，以便更舒适的观察。 |
 |
高质量的四孔转换器内部设有机械定位。此设计使旋转更平滑，也增强了耐用性。同时，转换器周圈带有突楞，使得旋转更加方便，无需触及物镜。 |
|
双目镜筒 |
|
|
四孔转换器 |
|
|
|
 |
X、Y轴平行移动，X轴50mm,Y轴70mm,高精度的平移设计确保观察式样水平移动，移动精度0.1mm。 |
|
聚光器使用简单，为了使操作更加简单快捷，聚光器孔径阑大小的标记位是按对应物镜的倍率进行刻度标记的，同时确保完好像质。 | |
|
载物台调动手轮 |
|
|
聚光器 |
|
 |
同轴粗微调焦手轮位置在载物台后边下方，而且他和载物台移动手柄的位置接近，因此操作者无需扭曲肩膀，可保持自然的姿势进行操作。 |
|
多功能三目头设计，使得三目头既可接彩色摄像器，也可接数码相机，使传统的人眼观察同时还可以电脑观察或者数码相机拍照。 | |
|
同轴粗微调焦手轮 |
|
|
三目头 |
|
| 此牢固安装在主机上的机械载物台是内置式双层机构，可在XY方向进行平滑移动。由于这种机构是内置式设计，而不是附加而不是附加的，因而X向导轨不会突出载物台台面，这种设计增大了载 |
 |
物台上方的空间，使对标本操作变得更方便、快捷，同时，载物台在X轴的移动也更加平滑和精密。载物台表面光滑，使载玻片能够更平滑、自如地移动。 | |
| |
双层机构机械载物台 |
| |
| |
|
