QM-20E 熔深分析仪  欢迎致电欧卡光学仪器：86-512-57936880

一、焊缝熔深分析仪|熔深测量显微镜用途

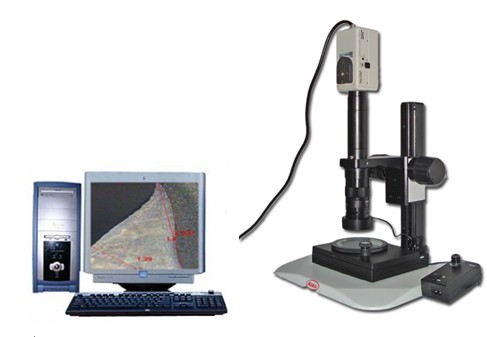

    熔深分析仪QM-20E在观察物体时能直接在电脑上成像。具有立体感，成像较清晰和宽阔，又具有长工作距离，并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。

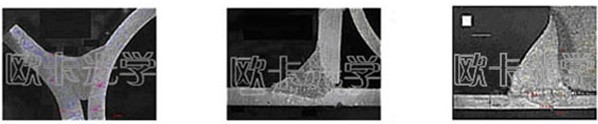

    近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。生产的焊接熔深显微镜采用国外的先进技术,特别适合汽车零部件焊接熔深检测及制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。



1.摄像目镜：直接连接CCD，图像导入计算机。

2.变 倍 比 ：6.5：1
3.双目瞳距调节范围 ：55--75mm

4.圆形载物台直径 ：95mm
5.移动工作距离：250mm

6.光 源 ：上下LED照明
7总放大倍数 ：7—400X (以17寸显示器，2X倍的大物镜为例)



此熔深分析专业软件系统功能强大:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关系），测量的数据可以自动地标注在图片上,并能显示比例尺，并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。
1.软件测量精度:0.001mm
2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
5.图形预置：点、线、矩形、圆、椭圆、圆弧。
6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印
